按键分档调光调速系列

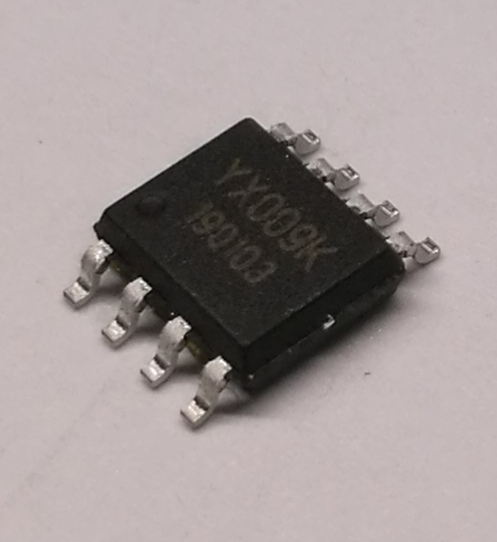

YX009K-HL3F 按键3档调光IC,维修灯具调光IC,自拍补光灯ic,护眼台灯ic,手电ic




主要特点:

1、单个轻触按键控制分档调光,外围电路简单好用,广泛适用于各类LED灯具调光控制或LED手持工具调光控制。

2休眠模式设计,上电微功耗待机,静态时最低电流可小于5微安。

3、默认循环档位:  点按轻触开关  100%-65%-35%-OFF-100%....如此循环

   可选择循环模式: 芯片7脚选择  100%-55%-25%-OFF-100%....如此循环

   芯片6脚选择   100%-50%-20%-OFF-100%....如此循环

芯片6和7脚选择 100%-60%-30%-OFF-100%....如此循环

   4、高低档顺序选择:

      芯片3脚接地时,可将PWM输出改为由低到高循环方式

5、默认输出31KHZ PWM信号,如果在4脚加一个10K电阻接VDD则可改变为:输出1KHZ PWM信号;PWM调光信号可直接外接MOS管驱动大功率LED灯,也可与带调光功能的恒流IC组合驱动LED灯。

二、IC引脚功能说明


  • 芯片引脚应用参考线路(具体线路需工程师根据自己的产品特点应用设计)

下图是最简单的驱动方式:

负载电流较大时,芯片VDD需加稳压管防止反峰浪涌电压

MOS用什么功率的,取决于同R2功率降压电阻的匹配,R2承受的功率小,那么MOS承受的功率就大, 反之:R2承受的功率大,那么MOS承受的功率就小。
