YX009K-LJ26D 电源开关触发控制5档循环LED控制IC

主要特点:

1、采用开关或带按键开关控制电池电源正极或负极方式,实现分档调光，外围电路简单好用，广泛适用于各类LED手电等调光控制。

2、默认循环档: OFF-100％-55％-15%-5%-爆闪100%(8HZ)-OFF 如此循环

3、延长电池寿命设计方式:

4、转档有效时间可由外部电容调节：

参考取值：0.1UF-4.7UF 0805封装的瓷片电容通常可记忆5秒-100秒左右

5、输出200HZ PWM信号可直接外接MOS管驱动大功率LED灯，也可直接控制专用恒流IC的调光端口，或者控制线性恒流IC的VDD，灵活实现不同的调光功能。

二、IC引脚功能说明

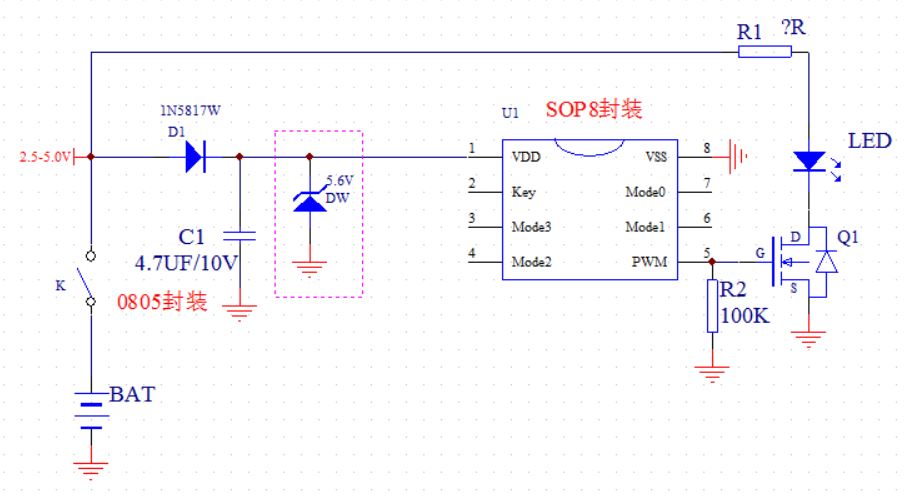

芯片引脚应用参考线路(整体产品需工程师运用设计)

*负载电流较大时,芯片VDD需加稳压管防止反峰浪涌电压

*下图是最简单的驱动方式：MOS用什么功率的,取决于同R6功率降压电阻的匹配,R6承受的功率小,那么MOS承受的功率就大, 反之：R6承受的功率大,那么MOS承受的功率就小
