YX017A-JH 电池测量盒显示控制IC

主要特点:

1、两组独立检测电路,分别检测判断9V和1.5V电池电量,以红绿灯方式显示

2、适用产品：可用于电池测试盒等，快速测试电池电量状态；9V的电池，放入9V电池仓，1.5V电池放入1.5V电池仓，指示灯会以绿色，红色，红色闪烁3种状态显示该电池目前的电量状态

3、具体控制电压逻辑如下:

A: 9V电池：

(1): 7.80V以上: 亮绿灯

(2): 6.0V-7.80V: 亮红灯

(3): 低于6.0V: 红灯5HZ闪烁报警

B: 1.5V电池：

(1): 1.28V以上: 亮绿灯

(2): 1.15V-1.28V: 亮红灯

(3): 低于1.15V: 红灯5HZ闪烁报警

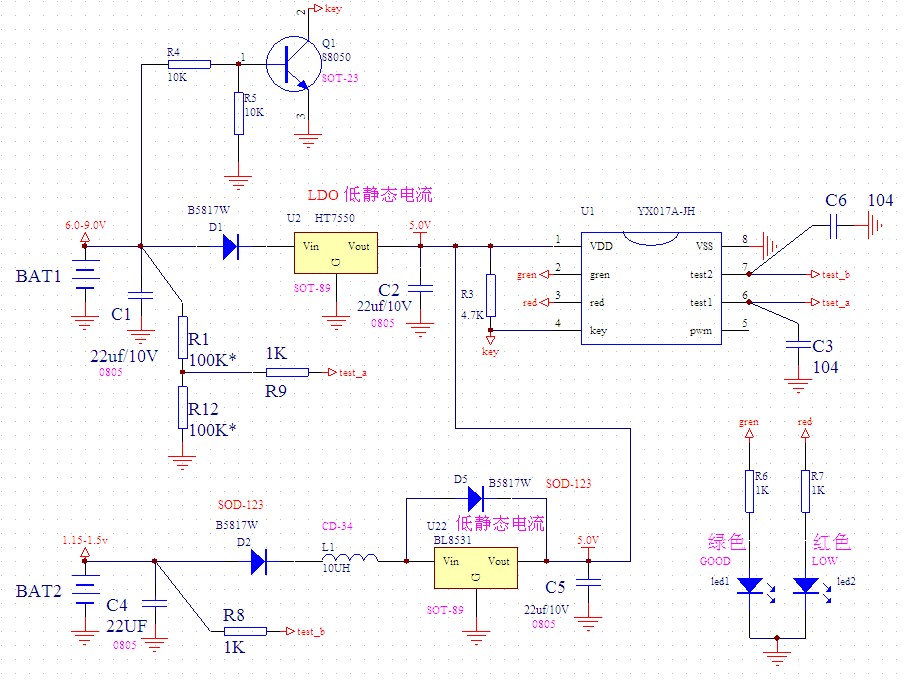

4、芯片VDD采用5V供电设计,第6脚和7脚分别可以检测外部0-5V输入电压信号,用于电池电压状态值检测,设计时尽量采用5.0V输出低静态电流LDO稳压IC或者低静态电流的小型升压IC给芯片供电

5、设计9V检测电路部分时，在电池经电容滤波输出的地方，用2个相同阻值的精密电阻串联分压后从中间点取样电压给芯片6脚作为检测判断,注意紧靠6脚需用一个104电容滤波处理；设计1.5V检测电路部分时，可在电池经电容滤波输出的地方直接取样给芯片7脚作为检测判断。

二、IC引脚功能说明
