YX009K-Y3 单键2档调光带红绿灯锂电显示IC

主要特点:

1、单按键2档循环控制LED调光,本方案针对2锂电供电产品设计

2、休眠微功耗省电设计模式,上电默认为OFF状态

3、点按默认输出: 100%-30%-OFF 循环

                任何状态长按为: 2HZ闪烁

4、延长电池寿命设计模式:

   100%档位输出时,前30分钟内pwm自动匀速下降,最低降到55%后稳定输出

5、芯片开机状态时理论电量设计参数如下:

   A: 高于6.5V时:绿色LED

   B: 低于6.5V时:绿色LED5次后熄灭,红色LED开始亮

   C: 低于5.5V时:红色LED闪烁10次,之后任然红色LED(闪烁频率1HZ)

6、输出PWM31KHZ频率,可直接外接MOS管或控制专用恒流IC的调光端口驱动大功率LED灯实现调光

7、芯片VDD采用5V供电设计,设计时需用5.0V输出低静态电流LDO稳压IC给芯片供电

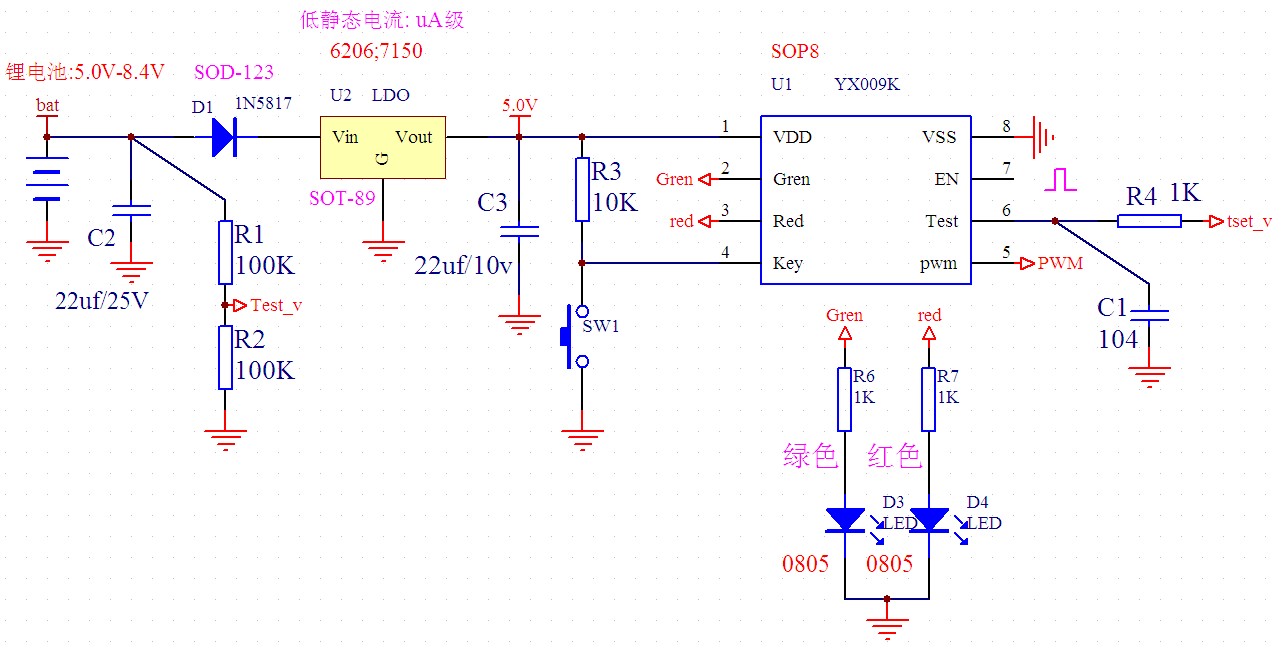

8、设计时,在电池经电容滤波输出的地方,用2个相同阻值的精密电阻串联分压后从中间点取样电压给芯片6脚作为检测判断,注意紧靠6脚需用一个104电容滤波处理

二、IC引脚功能说明
