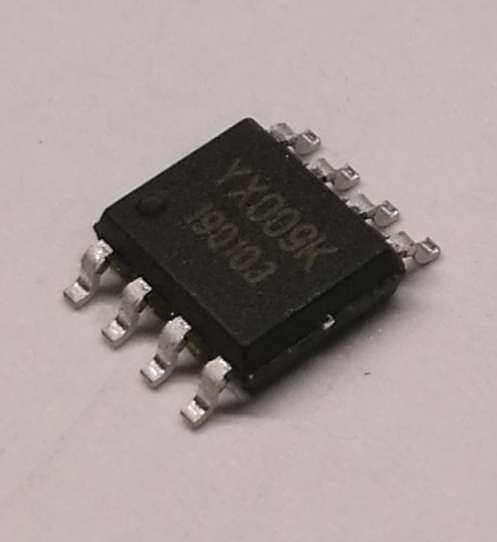

YX009K-Z10B 电源开关触发控制4路WRGB循环输出控制IC

主要特点:

1. 采用开关或带按键开关控制电池电源正极或负极方式,实现分路输出，用于控制WRGB的4色LED灯

2. 默认10色循环，可跳线改变为4色循环

   10色：白-红-绿-蓝-红绿-红蓝-绿蓝-白红-白绿-白蓝-白 …….如此循环

   4色：白-红-绿-蓝-白 …….如此循环

3. 控制逻辑: 此款每档采用50%PWM输出方式，混色时才有互补PWM方式：

   开关通电第一次：white 路输出50%PWM,其它无输出

        开关通电第二次：red 路输出50%PWM,其它无输出

        开关通电第三次：gren 路输出50%PWM,其它无输出

        开关通电第四次：blue 路输出50%PWM,其它无输出

   开关通电第五次：red、gren 输出50%互补PWM,其它无输出

   开关通电第六次：red、blue 输出50%互补PWM,其它无输出，后续类推

   4、转档有效时间可由外部电容调节：

      参考取值：0.1UF-4.7UF 0805封装的瓷片电容通常可记忆5秒-100秒左右

   5、平时不耗电,特别适合手电尾部电源开关控制触发控制LED调光

   6、主要适用于2.5-5V范围供电产品，当供电输入电压较高时，需用降压IC降压稳压后进行供电工作
