YX017A-HLF 充电4灯流水灯电量显示IC

一、    概述

主要特点:

1、采用低电平触发或锁定方式控制锂电池电量查询或充电闪烁，以4灯格度方式显示

2、低电平触发控制逻辑如下(类似轻触按键方式):

A:芯片上电默认微功耗休眠待机,平时无操作无显示时都进入休眠微功耗状态

B:芯片chg脚施加低电平触发信号后，电量灯长亮显示10秒后自动关闭显示

芯片chg脚施加锁定低电平信号后(即充电管理IC的充电信号)，电量灯开始流水灯闪烁显示充电状态及当前电量

  芯片chg脚解除锁定低电平充电信号后，电量灯长亮显示10秒后自动关闭显示

C：查询电量常亮显示逻辑如下：(理论设计参数,可根据不同需要定制修改参数)

(1) E： 3.82V-4.20V  : led1、led2、led3 、led4长亮

(2) D：3.67V-3.82V  : led1、led2、led3 长亮

(3) C：3.47V-3.67V  : led1、led2 长亮

(4) B：3.12V-3.47V  : led1 长亮

   (5):A：低于3.12V    : led1 5HZ急闪报警

   D:  充电流水灯闪烁显示逻辑如下：(理论设计参数)

   (1) A：低于3.63V：led1 、led2 、led3、led4 流水灯循环

   (2) B：高于3.63V：led1 长亮； led2、led3、led4 流水灯循环

   (3) C：高于3.78V：led1、led2 长亮； led3、led4 流水灯循环

   (4) D：高于3.98V：led1、led2 、led3 长亮；led4 闪亮

   (5) E：高于4.08V：认为充满，led1、led2、led3 、led4 长亮

(6)F：chg引脚除能即断开充电，10秒后自动关闭显示

3、芯片VDD采用5V供电设计,设计时需采用5.0V输出的低静态电流稳压IC给芯片供电

4、双节锂电供电设计时，用2个相同阻值的精密电阻串联分压后从中间点取样电压给芯片6脚作为检测判断,注意紧靠6脚需用一个104电容滤波处理

5、实际应用中可适用双节以上即多节锂电供电产品

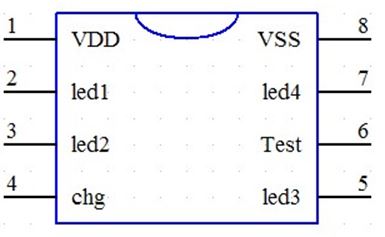

二、    IC引脚功能说明

三、    引脚应用参考线路(实际需根据自己的产品应用设计)

说明：参考图的取样参数为双锂电应用参考参数

3锂电串联参考参数：200K与100K分压，即取三分之一

4锂电串联参考参数：300K与100K分压，即取四分之一

5锂电串联参考参数：400K与100K分压，即取五分之一

参数调整理论计算公式：

R2/(R2+R1)"*N≈1

;就是比例系数乘以电池串数近似等于1即可，调整参数需按照这个比例

;R2/(R1+R2)代表比例系数

;N代表电池串数

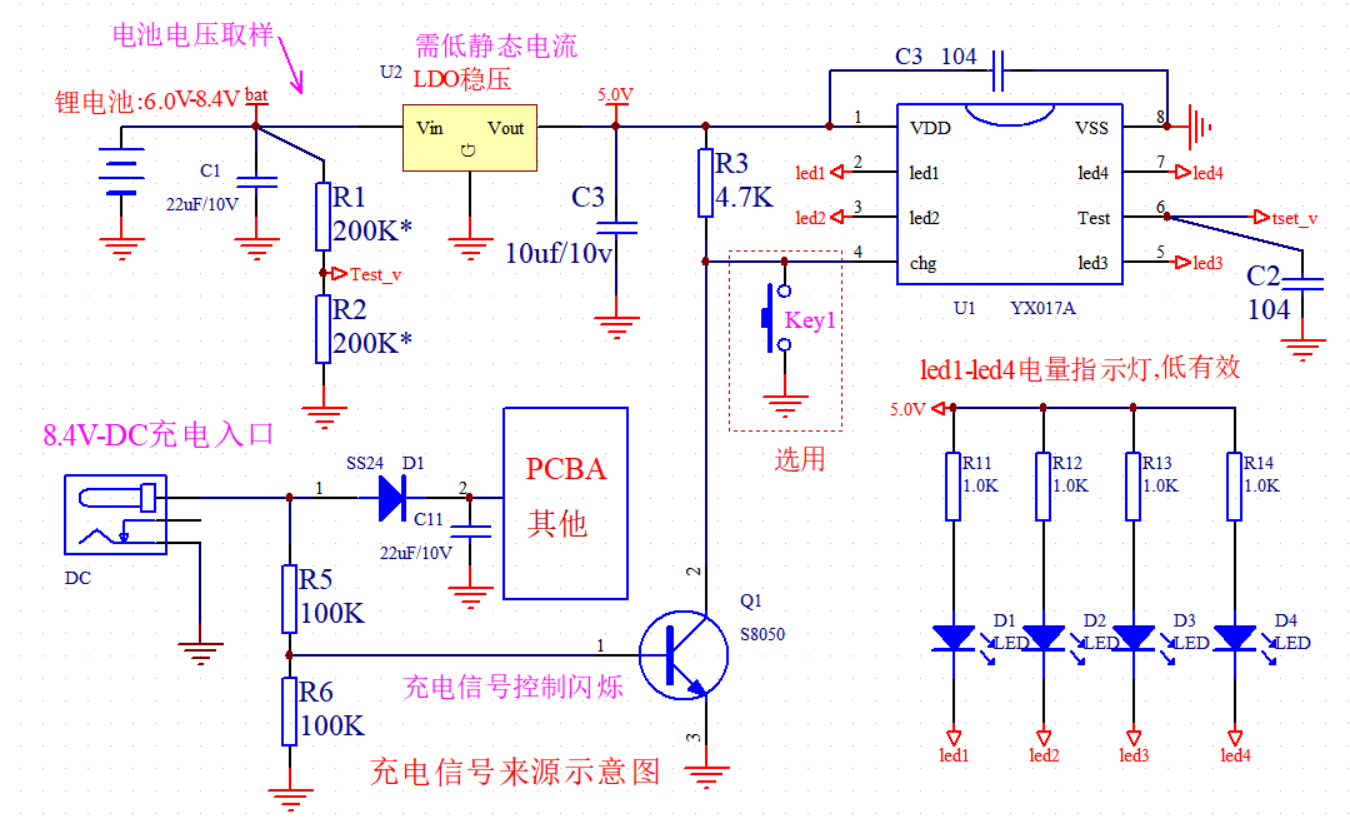

无充电管理IC充电信号来源方式应用参考图：

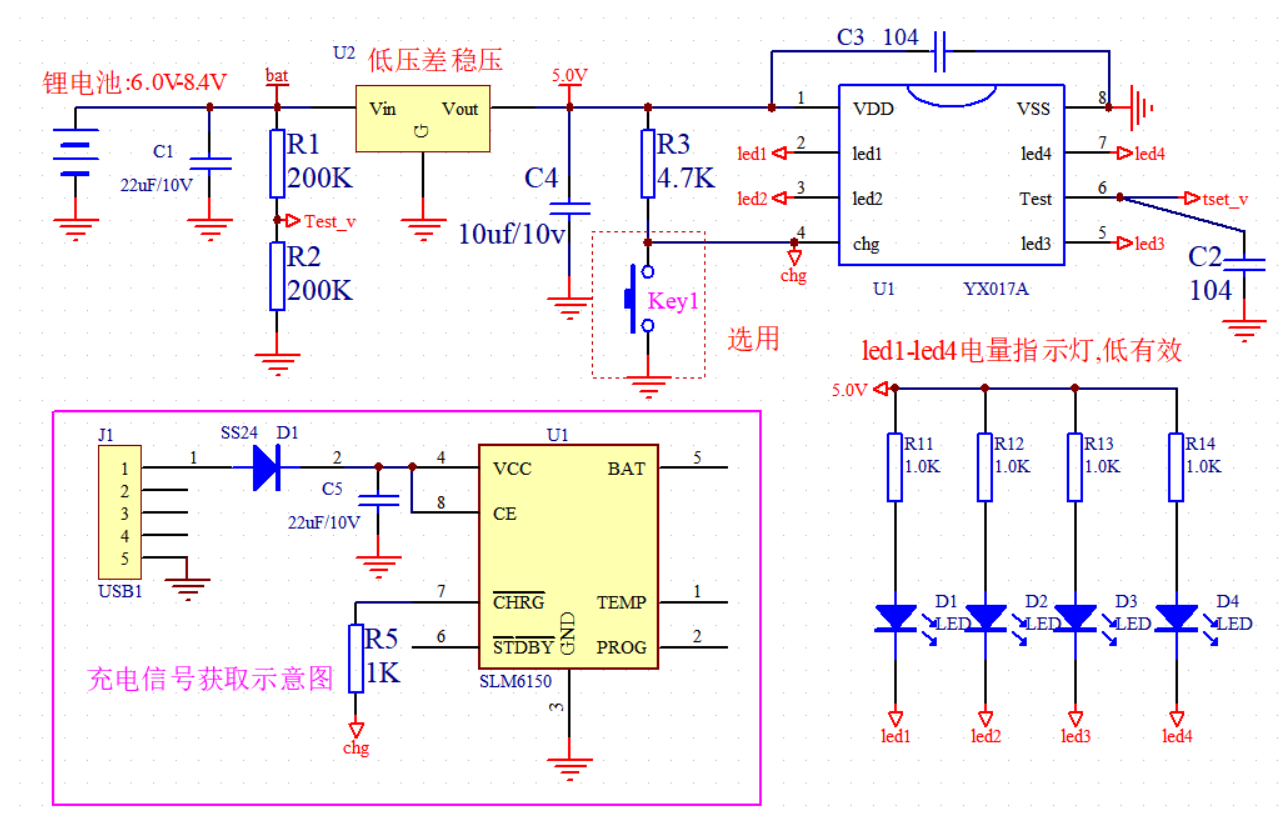

   有充电管理IC的双锂电供电应用参考示意图

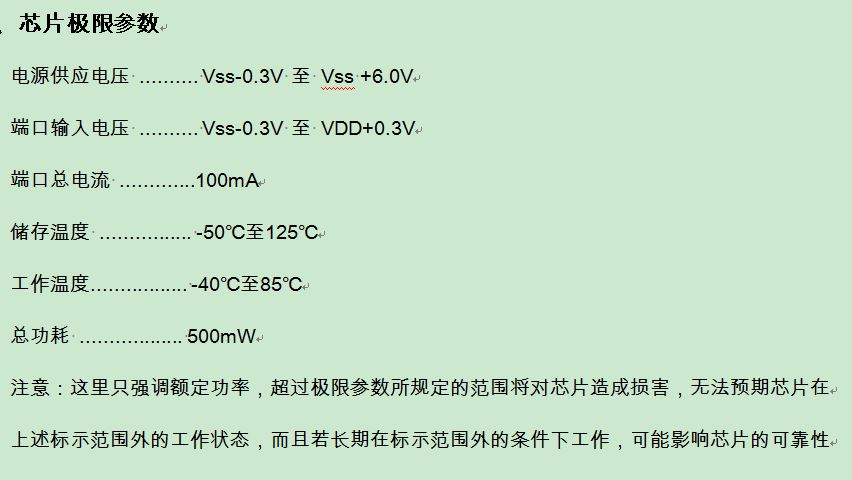

四、    芯片极限参数：

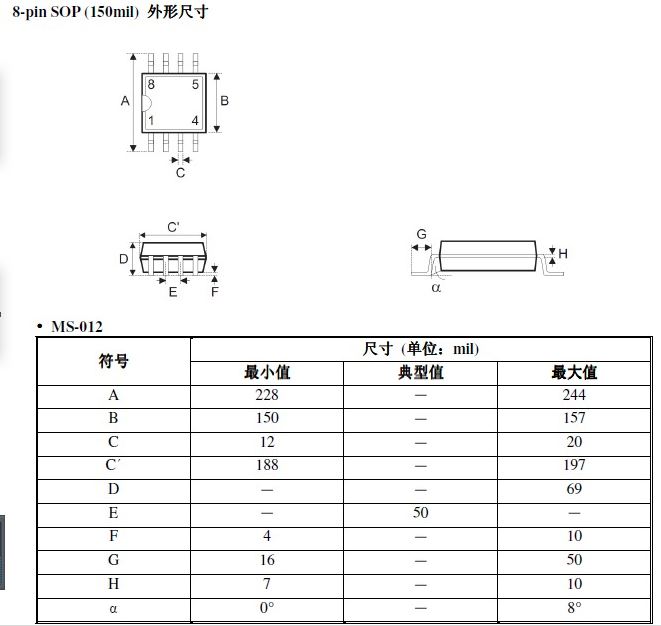

五、封装信息
