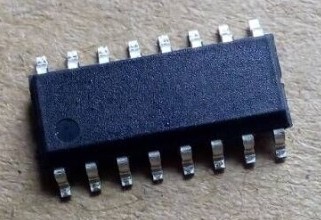

主要特点:
1、采用单按键控制锂电池电量显示及充电状态显示,以格度方式显示电量,以闪烁方式显示充电状态和电量, 广泛适用于锂电池移动电源智能控制
2、*点按开关机(输出给手机充电),伴4灯电量显示,伴工作指示灯
*点按开机,自动检测USB电流,检测到充满或无USB接入时自动关闭充电输出
*长按手电筒输出功能
*外部输入给移动电源本身充电时,4灯电量闪烁显示,伴工作指示灯,同时自动打开USB输出
*过流保护,当检测到USB上过流时,自动关闭USB输出同时所有指示灯急闪提示
*低电压保护,电池电量低时,自动关闭USB输出,电量灯急闪提示,10S后自动关闭
*与YX007KB主要区别: (芯片11引脚工作指示灯高电平有效)
开机状态当检测到有USB接入时,工作指示灯才点亮；
给移动电源本身充电时,11脚工作指示灯点亮,充满后在无USB接入情况下工作指示灯自动关闭
3、单按键控制逻辑如下:
A:芯片上电默认微功耗休眠待机,平时无操作无显示时都进入休眠微功耗状态
B:点按开机: 点按开机/再点按关机
开机时显示当前电量值,电量从低到高为led1-led4 共4颗LED以电量格度方式显示
开机时10脚输出高电平,用作升压电路开关
开机后当有USB接入时11脚输出高电平,用作开机指示灯即升压输出指示灯
C:长按手电功能: 长按时14脚输出高电平,可用作手电输出驱动控制
D:充电自动开机: 当有外部输入充电时,升压控制开关10脚和工作指示灯指示灯11脚自动输出,使能升压模块,可直接给手机充电
E:自动检测电流: 给手机充电时,芯片4脚自动判断USB电流,充满时或无手机充电时,10秒后自动关机
F:过流保护: 输出给手机充电时, 芯片4脚自动判断USB电流, 过流值可通过USB电流检测电阻任意自行设定,过流时芯片10脚自动关闭升压使能输出端口,同时电量指示灯和工作指示灯急闪提示, 10秒后自动关机
H:低电压保护: 当系统检测到电池电压低于25%时,自动关闭USB输出,电量灯急闪提示,10S后自动关机
4、芯片VDD采用2.5V供电设计,设计时需采用2.5V输出的低压差稳压IC给芯片供电
5、点按按键时,当前电量显示方式如下：
(1): 低于25%时 : led1闪烁提示
(2): 25%电量时 : led1 长亮
(3): 50%电量时 : led1、led2 长亮
(4): 75%电量时 : led1、led2、led3 长亮
(5): 100%电量时: led1、led2、led3、led4 长亮
6、芯片16、15脚为充电状态输入控制端口,可用充电管理芯片的“充电指示灯信号”和“充满指示灯信号”控制，其受控逻辑如下(可参考TP4056充电管理)：
(1) 芯片16脚=充满信号输入,低电平有效;为低时,电量指示灯常亮,为高时,电量指示灯关闭
(2) 芯片15脚=充电信号输入,低电平有效;为低时,指示灯led1-led4以闪烁方式动态显示,充电状态点按按键无效，长按按键有效
(3) 针对单指示灯信号输出的充电管理IC,实际组合应用时,此芯片16脚可以悬空不用只用15脚,那么移动电源本身充满电后,在无USB接入情况下会自动关机和关闭电量显示(而不是电量指示灯常亮显示)
7、充电状态,电量闪烁显示方式如下：(闪烁频率为2HZ)
(1) 25%电量时 ：led1 闪亮
(2) 50%电量时 ：led1 长亮; led2 闪亮
(3) 75%电量时 ：led1、led2 长亮; led3 闪亮
(4) 100%电量时: led1、led2、led3长亮; led4 闪亮
(5) 当充满电即芯片16脚=0时: led1、led2、led3、led4长亮
二、IC引脚功能说明
