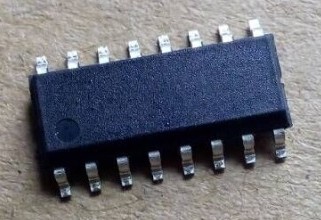

YX007FE2 移动电源 4灯显示主控IC

主要特点:

1、采用单按键控制锂电池电量显示及充电状态显示,以格度方式显示电量,以流水灯方式显示充电状态和电量, 广泛适用于锂电池移动电源智能控制

2*点按开关机(输出给手机充电),4灯电量显示, 伴工作指示灯

   *开机时4个电量灯跑马灯方式来回动态扫描一次后显示电量

   *点按开机, 自动检测USB电流,检测到电流太小或无手机接入充电时,会自动关机

   *长按手电筒输出功能

*外部输入给移动电源本身充电时,4电量灯以流水灯方式递增闪烁显示

*过流保护,工作时自动检测USB是否过流,当过流时,会自动关闭USB输出,同时电量指示灯和工作指示灯急闪提示

*低电压保护,检测到本身电池电量太低时, 自动关闭USB输出,电量指示灯和工作指示灯急闪提示,延时后自动关机

3、单按键控制逻辑如下:

A:芯片上电默认微功耗休眠待机,平时无操作无显示时都进入休眠微功耗状态

   B:点按开机: 点按开机/再点按关机

开机时显示当前电量值,电量从低到高为led1-led4 4LED以电量格度方式显示

开机时10脚输出高电平,用作升压电路开关

开机时11脚输出低电平,用作开关机指示灯即升压输出指示灯

C:长按手电功能: 长按时14脚输出高电平,可用作手电输出驱动控制

D:充电自动开机: 当有外部输入充电时,升压控制开关10脚和指示灯11脚自动输出,使能升压模块,可直接给手机充电

E:自动检测电流: 给手机充电时,芯片4脚自动判断USB电流,充满时或无手机充电时,10秒后自动关机

F:USB过流保护: 输出给手机充电时, 芯片4脚自动判断USB电流, 过流值可通过USB电流检测电阻任意自行设定,过流时芯片10脚自动关闭升压使能输出端口,同时电量指示灯和工作指示灯急闪提示, 10秒后自动关

H:低电压保护: 当系统检测到电池本身电压低于25%时,自动关闭USB输出,电量和工作指示灯急闪提示,10S后自动关机

4、芯片VDD采用2.5V供电设计,设计时需采用2.5V输出的低压差稳压IC给芯片供电

5、点按按键时,当前电量显示方式如下:

   (1): 低于25% :  led1闪烁提示

   (2): 25%电量时 :  led1 长亮

   (3): 50%电量时 :  led1led2 长亮

   (4): 75%电量时 :  led1led2led3 长亮

   (5): 100%电量时:  led1led2led3led4 长亮

6、芯片1615脚为充电状态输入控制端口,可用充电管理芯片的“充电指示灯信号”和“充满指示灯信号”控制,其受控逻辑如下(可参考TP4056充电管理)

   (1) 芯片16=充满信号输入,低电平有效;为低时,指示灯全亮,为高时,指示灯关

   (2) 芯片15=充电信号输入,低电平有效;为低时,指示灯led1-led4以流水灯方式动态闪烁,充电状态点按按键无效,长按按键有效

7、充电状态,电量闪烁显示方式如下:

   (1) 25%时     led1 闪亮 循环

   (2) 50%电量时 :led1=> led1led2 亮 循环

   (3) 75%电量时 :led1=> led1led2 =>led1led2led3 亮 循环

   (4) 100%电量时: led1=> led1led2 =>led1led2led3   =>

led1led2led3led4 亮 循环

   (5) 当充满电即芯片16=0: led1led2led3led4长亮

二、IC引脚功能说明
