YX009K-2H 单键2档循环调光的LED控制IC

主要特点:

1、单个轻触按键控制分档调光，外围电路简单好用，广泛适用于各类LED灯具调光控制或LED手持工具调光控制。

2、休眠模式设计，上电微功耗待机，静态时最低电流可小于5微安。

3、点按轻触开关操作：

*A模式，为默认循环：

OFF-A路100%(定时降)-A路50%(定时降)-OFF…. 如此循环

*B模式，芯片4脚用10K接VDD时，可选择循环如下：

OFF-A路100%(定时降)-A路50%(定时降)-B路100%-OFF…. 如此循环

*A和B模式的定时降都分3种形式，详解如下：

定时降1（默认）：

OFF/100%（保持2分后5分内下降10%）/50%（保持2分后5分内下降10%）/OFF

定时降2 芯片7脚=0时：

OFF/100%（保持2分后5分内下降5%）/50%（保持2分后5分内下降5%）/OFF

定时降3 芯片3脚=0时：

OFF/100%（保持2分后5分内下降10%）/50%（保持2分后5分内下降15%）/OFF

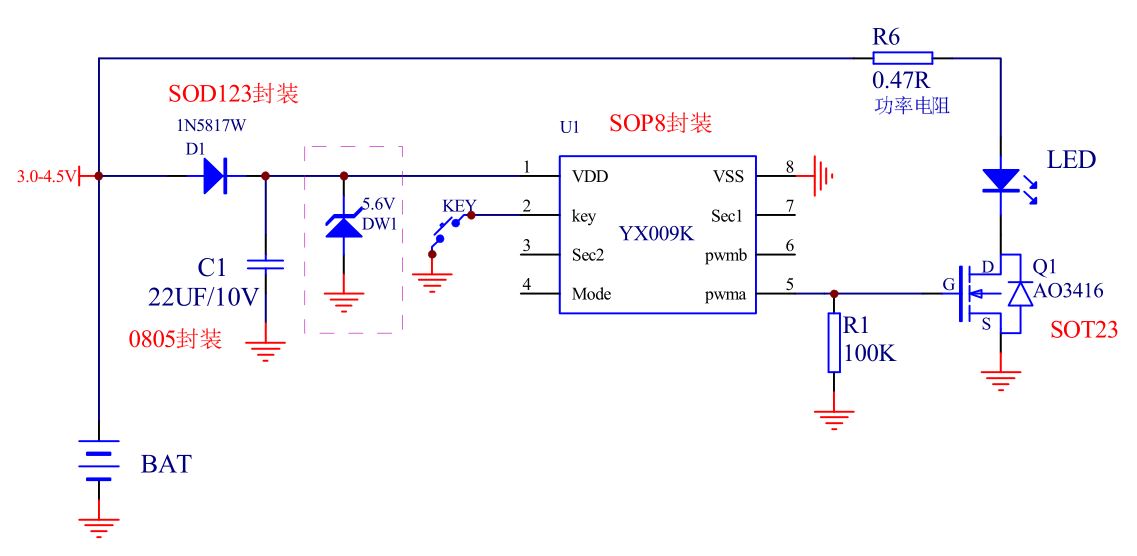

4、芯片默认输出31KHZ PWM信号，可直接外接MOS管驱动大功率LED灯，也可与带调光功能的恒流IC组合驱动LED灯。

二、IC引脚功能说明
