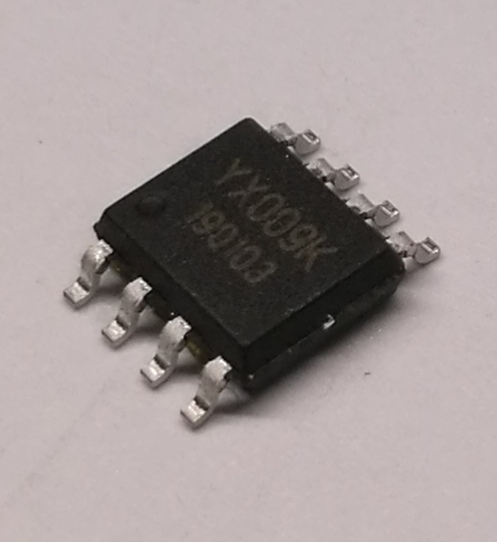

YX009K-3K7B 3按键7档调光调速芯片

主要特点:

1、适用于各类灯具或各类其他消费电子产品分档、分级或调光、调速控制等

2、芯片每次上电默认处于微功耗待机状态，每次按键开机默认60%输出

3、三按键控制逻辑如下：

*A路：开关按键；加按键；减按键；（A路开关和7档调光功能）

*B路：开关按键（B路只有开关功能）

*A和B路独立控制和输出，但又可相互切换，同时只有一路输出

*即当A路输出时，按B路按键可直接切换到B路输出

*当B路输出时，按A路按键可直接切换到A路输出

开关按键：A和B独立各路引脚的开与关

加减按键：控制A路pwm引脚输出7档，加向上调，减向下调

30%-40%-50%-60%-70%-85%-100%

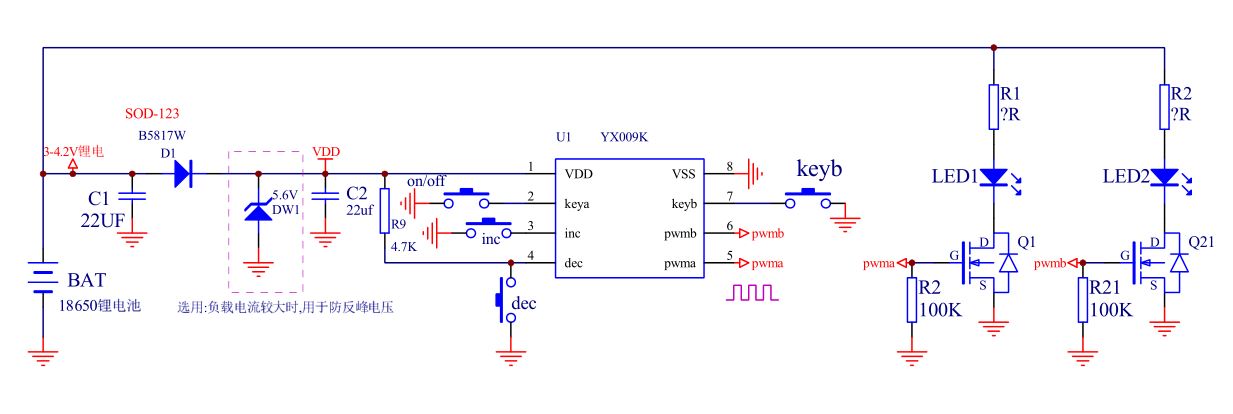

4、芯片A路默认输出为31KHZ高频无频闪PWM调光信号，应用时可直接驱动MOS，也可与支持高频调光的恒流IC组合驱动
